Škoda Plzeň Přístroj na soustružení kulových ploch ČSN 24 2670

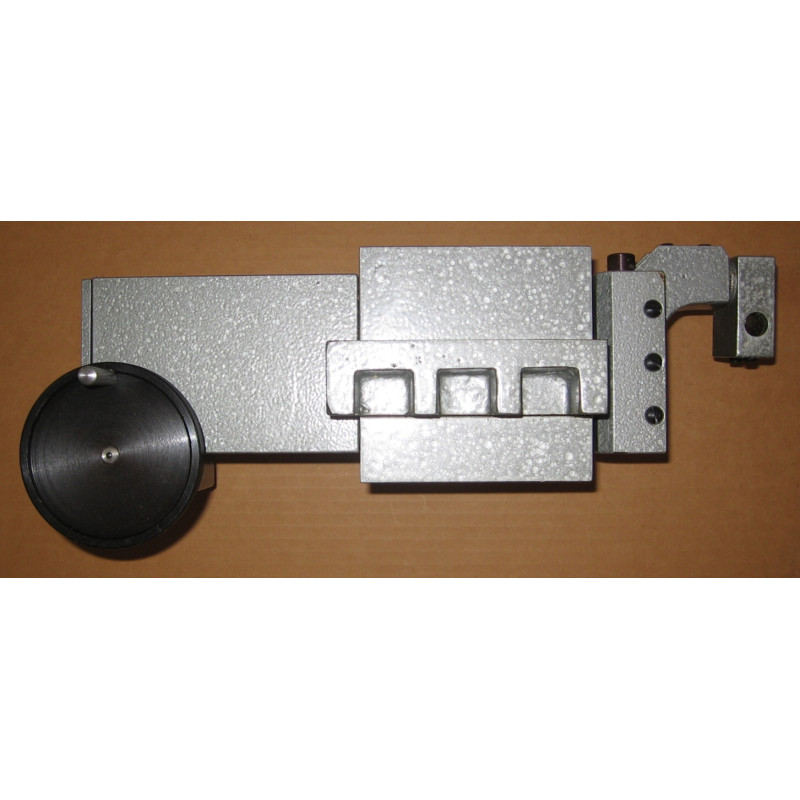

Přístroj na soustružení kulových ploch (přístroj - přípravek na soustružení koulí) ČSN 24 2670 Škoda Plzeň.

Umožňuje soustružit vnější kulové plochy pr. 10 - 100 mm, vnitřní kulové plochy pr. 20 - 150 mm.

Výšku nálitku pro upnutí do nožové hlavy si možná budete muset snížit odfrézováním jeho spodní plochy, podle toho, na jak velkém stroji budete používat.

Je nezbytné mít těleso správně výškově nastavené (těleso je výškově stavitelné v rozsahu 50 mm) a špičku nože mít při poslední šponě přesně nad nebo přesně pod osou obrobku.

Hmotnost 24,1 kg. Příslušenství: překližková bedna, revolverový nůž, jeden list A4 dokumentace od výrobce

Výhrada: maznice jsou zalakovány červenou barvou. (Červený obtisk - terčík vedle maznice byl lepší.) Doporučuji uchošťourou nasáklou acetonem nebo etylacetátem maznice očistit, aby byly zase průchozí. Doporučuji vzhledem k době skladování opětovné promazání, a to včetně rybinových vedení.

Otvory pro nůž mají prům. 15 mm, doporučuji tedy používat běžné normalizované revolverové nože - ty právě měly (kromě jiných) válcovou upínací stopku pr. 15 mm. Ve svých zásobách jsem nalezl jen jeden revolverový nůž průměr 16 mm, ČSN 22 3818, P20, ten si bez problému o milimetr osoustružíte (celková délka 100 mm, tedy lze bez potíží upnout, přesoustružit a zkrátit, stopka je měkká), dávám jako příslušenství zdarma. Zdaleka nejlepším řešením se mi však zdá koupit si od AKKO vyvrtávací držák S16C SCMCN 09, ten je oboustranný symetrický (můžete ubírat i při pohybu zpět) s úhlem nastavení 50 st. pro VBD CCMT, CCGT 09T3, které existují také velmi ostré na hliník a plasty. Obdobně obrobit z prům. 16 mm na pr. 15 mm. Pozor, držáky VBD jsou poměrně tvrdé, možná by bylo lepší na pomocném trnu (držák má dlouhý vnitřní závit) brousit na BU16. Případně, pokud máte rádi kopírovací destičky VBMT, VCMT nebo DCMT osoustružit ze symetrických vnějších držáků SVVBN, SVVCN 1616 H11 apod.

Raménko s čelním tisícihranem se na obrábění vnějších kulových ploch nepoužívá, tak si ho neztraťte - dnes zcela nesehnatelný díl.

Ke kontrole práce je rozumné mít sadu poloměrových šablon vnějších 0,1 - 25 mm ČSN 25 3812 Zbrojovka Brno nebo poloměrové šablony (samostatné) vnitřní ČSN 25 3810 a vnější ČSN 25 3811 Kinex 0,5 - 60 mm.

Vzácný, minimálně 30 let se nevyrábí. (Dnes Škodovka vyrábí jen upínací hroty - upínací úhelníky nevyrábí, rýhované unášeče nevyrábí, tvrdoměry  nevyrábí, kalibry nevyrábí, brusičské trny nevyrábí, rozpínací trny nevyrábí, redukční pouzdra nevyrábí, příměrné a rýsovací desky nevyrábí, vodicí kameny  nevyrábí, prizmatické podložky nevyrábí, hrotové přístroje nevyrábí, protahovací trny nevyrábí, odvalovací frézy nevyrábí, velké závitové nářadí nevyrábí a tak by se dalo pokračovat. Nářaďovna Škodovky před třiceti pěti lety měla 1000 zaměstnanců, nyní IBZ všehovšudy 30 zaměstnanců. A ani se nejmenují Škoda... Co dodat...)
